چاپ نقشه اتوکد و نقشه مهندسی؛ راهنمای کامل سایز، کیفیت و قیمت پلات در سال 1405

چاپ نقشه یکی از مهم‌ترین خدمات مورد نیاز معماران، مهندسان، دفاتر فنی، پیمانکاران، دانشجویان معماری و عمران و بسیاری از فعالان حوزه ساخت‌وساز است.
نقشه‌های معماری، سازه، تأسیسات، سایت‌پلان و سایر نقشه‌های مهندسی معمولاً با استفاده از پلاتر در ابعاد مختلف چاپ می‌شوند تا جزئیات، اندازه‌ها، نوشته‌ها و خطوط نقشه خوانا باقی بمانند.

در این راهنما با تفاوت چاپ نقشه و پرینت معمولی، سایزهای رایج مانند A0، A1، A2 و A3، انتخاب کاغذ، چاپ رنگی و سیاه‌وسفید، مقیاس چاپ در اتوکد، عوامل مؤثر بر کیفیت و نحوه محاسبه قیمت چاپ نقشه آشنا می‌شویم.

چاپ نقشه چیست؟

چاپ نقشه به خروجی گرفتن از فایل‌های فنی و مهندسی در اندازه و مقیاس مورد نیاز گفته می‌شود.
این کار معمولاً برای نقشه‌های معماری، سازه، برق، مکانیک، تأسیسات، نقشه‌های اجرایی، سایت‌پلان، پلان طبقات، نما و مقاطع انجام می‌شود.

در محیط AutoCAD نیز واژه Plot برای فرایند تنظیم و خروجی گرفتن نقشه به کار می‌رود؛ انتخاب اندازه کاغذ، محدوده چاپ، محل قرارگیری نقشه و مقیاس از جمله تنظیمات مهم این فرایند هستند.

در بازار چاپ ایران، اصطلاح «پلات» نیز معمولاً برای چاپ عریض نقشه‌ها و فایل‌های مهندسی به کار می‌رود.

چاپ نقشه اتوکد برای چه کسانی کاربرد دارد؟

چاپ نقشه اتوکد فقط محدود به نقشه‌های معماری نیست. بسته به نوع پروژه، فایل‌های مختلفی برای چاپ ارسال می‌شوند، از جمله:

• نقشه‌های معماری و پلان ساختمان
• نقشه‌های سازه و جزئیات اجرایی
• نقشه‌های تأسیسات مکانیکی
• نقشه‌های برق و تأسیسات الکتریکی
• سایت‌پلان و نقشه‌های محوطه
• نقشه‌های عمرانی و شهرسازی
• نقشه‌های صنعتی
• نقشه‌های اجرایی و کارگاهی
• شیت‌های ارائه معماری
• نقشه‌های برداشت و نقشه‌برداری

بنابراین انتخاب ابعاد مناسب و تنظیم صحیح فایل پیش از چاپ اهمیت زیادی دارد.

سایز مناسب برای چاپ نقشه چیست؟

انتخاب اندازه کاغذ باید با توجه به مقیاس نقشه، میزان جزئیات و نحوه استفاده از نقشه انجام شود.
چهار اندازه A3، A2، A1 و A0 از اندازه‌های رایج برای چاپ نقشه و مدارک فنی هستند.

سایز	ابعاد تقریبی
A3	29.7 × 42 سانتی‌متر
A2	42 × 59.4 سانتی‌متر
A1	59.4 × 84.1 سانتی‌متر
A0	84.1 × 118.9 سانتی‌متر

چاپ نقشه A3

A3 برای نقشه‌های نسبتاً کوچک، مدارک فنی، جزئیات و بعضی خروجی‌های آموزشی مناسب است.
زمانی که نقشه جزئیات زیادی ندارد یا اندازه بزرگ برای آن ضروری نیست، A3 می‌تواند انتخاب مناسبی باشد.

چاپ نقشه A2

A2 فضای بیشتری برای نمایش جزئیات نسبت به A3 در اختیار قرار می‌دهد و برای بخشی از نقشه‌های معماری، سازه و مدارک فنی کاربرد دارد.

چاپ نقشه A1

A1 یکی از سایزهای رایج در چاپ نقشه‌های معماری و مهندسی است و برای پلان‌ها، نماها، مقاطع، شیت‌های فنی و نقشه‌های اجرایی استفاده می‌شود.

چاپ نقشه A0

A0 فضای چاپ بسیار بیشتری در اختیار قرار می‌دهد و برای نقشه‌های بزرگ، پروژه‌های مهندسی، نقشه‌های اجرایی و فایل‌هایی که جزئیات زیادی دارند کاربرد دارد.

بنابراین نمی‌توان گفت همیشه A0 یا A1 بهترین انتخاب است؛ سایز مناسب باید بر اساس محتوای واقعی فایل و مقیاس مورد نیاز انتخاب شود.

مقیاس چاپ نقشه در اتوکد چرا مهم است؟

یکی از مهم‌ترین نکات در چاپ نقشه اتوکد، حفظ مقیاس صحیح است.

برای مثال در یک نقشه با مقیاس 1:100، هر 1 سانتی‌متر روی کاغذ نمایانگر 1 متر در دنیای واقعی است.
بنابراین اگر فایل هنگام چاپ بدون توجه به مقیاس بزرگ یا کوچک شود، اندازه‌های نقشه دیگر قابل استناد نخواهند بود.

در AutoCAD تنظیماتی مانند Plot Scale، Plot Area، Paper Size و Center the Plot در خروجی نهایی مؤثر هستند.
همچنین گزینه‌هایی مانند Fit to Paper باید با دقت استفاده شوند؛ زیرا وقتی هدف حفظ یک مقیاس مشخص است، تطبیق خودکار نقشه با کاغذ می‌تواند مقیاس مورد نظر را تغییر دهد.

یک نکته مهم برای فایل‌های اتوکد

اگر نقشه برای استفاده اجرایی یا مهندسی چاپ می‌شود، بهتر است قبل از ارسال فایل، اندازه کاغذ و مقیاس نهایی مشخص شده باشد.
در بسیاری از پروژه‌ها، مهم‌تر از بزرگ بودن نقشه، درست بودن مقیاس و خوانایی جزئیات است.

چاپ نقشه رنگی بهتر است یا سیاه‌وسفید؟

پاسخ این سؤال به نوع نقشه و کاربرد آن بستگی دارد.

برای بسیاری از نقشه‌های فنی که اطلاعات اصلی با خطوط، اندازه‌ها و نوشته‌ها نمایش داده می‌شوند، چاپ سیاه‌وسفید می‌تواند کاملاً مناسب باشد.

در مقابل، برای شیت‌های معماری، نقشه‌هایی که لایه‌های مختلف با رنگ تفکیک شده‌اند، ارائه پروژه یا فایل‌هایی که رنگ در انتقال اطلاعات نقش دارد، چاپ رنگی انتخاب مناسب‌تری است.

برای مثال ممکن است در یک نقشه معماری رنگ برای تفکیک فضاها، مصالح یا بخش‌های مختلف پروژه استفاده شده باشد.
در چنین شرایطی چاپ سیاه‌وسفید ممکن است بخشی از اطلاعات بصری نقشه را از بین ببرد.

بنابراین انتخاب رنگی یا سیاه‌وسفید باید براساس هدف استفاده از نقشه انجام شود، نه صرفاً قیمت چاپ.

چه کاغذی برای چاپ نقشه مناسب است؟

برای چاپ نقشه‌های مهندسی معمولاً کاغذهای مخصوص چاپ عریض و نقشه انتخاب می‌شوند.
کاغذهای استاندارد و مات برای خوانایی خطوط و اطلاعات فنی کاربرد زیادی دارند و بسته به کاربرد، گزینه‌های مختلف کاغذ و روکش نیز قابل استفاده هستند.

اگر نقشه قرار است فقط برای بررسی، کنترل یا استفاده در محل پروژه چاپ شود، انتخاب یک کاغذ استاندارد می‌تواند کافی باشد.

اما برای نقشه‌ای که قرار است مدت بیشتری نگهداری شود یا در شرایط کاری خاص مورد استفاده قرار گیرد، ممکن است گزینه‌های مقاوم‌تر مانند لمینت مناسب‌تر باشند.

کیفیت چاپ نقشه به چه عواملی بستگی دارد؟

کیفیت نهایی فقط به دستگاه چاپ مربوط نمی‌شود. چند عامل مهم در نتیجه نهایی نقش دارند:

کیفیت فایل اولیه

اگر خطوط، فونت‌ها یا تصاویر فایل اصلی کیفیت مناسبی نداشته باشند، چاپخانه نمی‌تواند تمام مشکلات فایل را برطرف کند.

ضخامت و تنظیم خطوط

در نقشه‌های فنی، ضخامت خطوط اهمیت زیادی دارد.
خطوط بسیار نازک ممکن است در خروجی به‌خوبی دیده نشوند و خطوط بیش از حد ضخیم نیز می‌توانند جزئیات نقشه را تحت تأثیر قرار دهند.

مقیاس صحیح

وقتی نقشه با مقیاس اشتباه چاپ شود، حتی یک خروجی باکیفیت نیز برای استفاده مهندسی مناسب نخواهد بود.

انتخاب سایز مناسب

اگر یک نقشه پرجزئیات را بیش از حد کوچک کنیم، نوشته‌ها و خطوط خوانایی خود را از دست می‌دهند.
به همین دلیل سایز چاپ باید متناسب با تراکم اطلاعات نقشه انتخاب شود.

تفاوت چاپ نقشه با پرینت معمولی چیست؟

تفاوت اصلی در اندازه خروجی، تجهیزات چاپ و نوع کاربرد است.

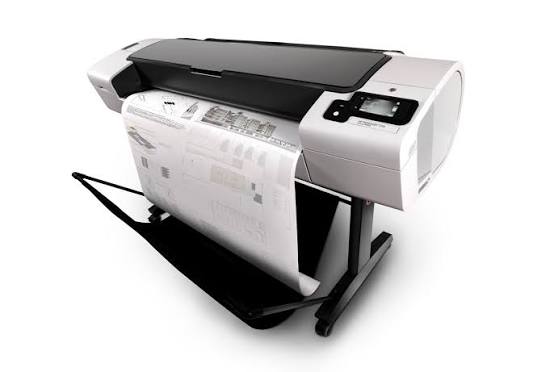

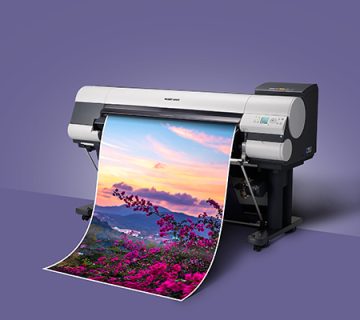

پرینترهای معمولی برای اندازه‌هایی مانند A4 و A3 بسیار رایج هستند، اما برای نقشه‌های بزرگ مهندسی معمولاً از تجهیزات چاپ عریض یا پلاتر استفاده می‌شود.

به همین دلیل برای فایل‌هایی مانند پلان‌های معماری، نقشه‌های اجرایی یا نقشه‌های بزرگ مهندسی، پلات امکان چاپ در عرض‌های بزرگ‌تر را فراهم می‌کند و می‌تواند برای نمایش جزئیات و اطلاعات فنی مناسب‌تر باشد.

آیا می‌توان نقشه را لمینت کرد؟

بله، در صورت استفاده از متریال مناسب، امکان لمینت بعضی از انواع چاپ نقشه وجود دارد.

لمینت می‌تواند برای نقشه‌هایی که قرار است بیشتر در معرض لمس، جابه‌جایی یا شرایط کاری باشند مفید باشد.
برای مثال نقشه‌های مورد استفاده در محیط کارگاهی یا مدارکی که قرار است بارها مورد استفاده قرار گیرند، ممکن است به محافظت بیشتری نیاز داشته باشند.

البته مناسب بودن لمینت به نوع چاپ و مدیای مورد استفاده بستگی دارد و بهتر است قبل از سفارش با چاپخانه هماهنگ شود.

قیمت چاپ نقشه چگونه محاسبه می‌شود؟

قیمت چاپ نقشه معمولاً به یک عامل محدود نیست.
مواردی مانند ابعاد نقشه، رنگی یا سیاه‌وسفید بودن، نوع کاغذ یا مدیا، تعداد نسخه و خدمات تکمیلی مانند لمینت می‌توانند روی قیمت نهایی تأثیر داشته باشند.

به همین دلیل قیمت چاپ نقشه A0 لزوماً با قیمت چاپ A1 یا A2 یکسان نیست و قیمت چاپ رنگی نیز می‌تواند با خروجی سیاه‌وسفید تفاوت داشته باشد.

برای اطلاع از قیمت روز، بهتر است جدول قیمت خدمات چاپ پلات و نقشه بر اساس آخرین تعرفه مجموعه بررسی شود؛ چون قیمت مواد مصرفی و خدمات چاپ می‌تواند در طول زمان تغییر کند.

قبل از ارسال فایل نقشه برای چاپ چه چیزهایی را بررسی کنیم؟

• سایز کاغذ: A0، A1، A2 یا A3 بودن خروجی مشخص باشد.
• مقیاس: بررسی کنید نقشه قرار است با چه مقیاسی چاپ شود.
• جهت کاغذ: Portrait یا Landscape بودن صفحه را کنترل کنید.
• فونت‌ها: اطمینان حاصل کنید نوشته‌ها در خروجی به‌درستی نمایش داده می‌شوند.
• ضخامت خطوط: Line Weightهای فایل را بررسی کنید تا خطوط بیش از حد کم‌رنگ یا ضخیم نشوند.
• رنگ‌ها: اگر نقشه رنگی است، بررسی کنید رنگ‌هایی که برای تفکیک لایه‌ها استفاده کرده‌اید در خروجی نیز اهمیت داشته باشند.
• حاشیه و کادر: موقعیت کادر، عنوان نقشه و اطلاعات پروژه را بررسی کنید.
• فرمت فایل: در صورتی که چاپخانه برای سفارش شما فرمت مشخصی مانند PDF درخواست کرده است، فایل را مطابق همان مشخصات ارسال کنید.

چاپ نقشه معماری و شیت معماری

یکی از پرکاربردترین انواع چاپ نقشه، چاپ شیت‌های معماری است.
در این نوع فایل‌ها معمولاً علاوه بر نقشه، اطلاعاتی مانند پلان، نما، مقطع، دیاگرام، تصاویر سه‌بعدی، جدول مشخصات و توضیحات پروژه وجود دارد.

در چنین فایل‌هایی انتخاب چاپ رنگی یا سیاه‌وسفید می‌تواند تأثیر زیادی روی نحوه ارائه پروژه داشته باشد.

برای شیت‌های ارائه، علاوه بر خوانایی خطوط، کیفیت تصاویر و نمایش صحیح رنگ‌ها نیز اهمیت پیدا می‌کند؛ در نتیجه نوع چاپ باید بر اساس هدف ارائه انتخاب شود.

چاپ نقشه برای استفاده در کارگاه

نقشه‌هایی که برای کارگاه یا محل اجرای پروژه چاپ می‌شوند، معمولاً باید بیش از هر چیز خوانا، دقیق و قابل استفاده باشند.

در این شرایط، انتخاب سایز مناسب، خوانایی نوشته‌ها و خطوط، امکان تا زدن یا محافظت از نقشه و در صورت نیاز استفاده از لمینت، اهمیت پیدا می‌کند.

برای نقشه‌ای که قرار است در محیط اجرایی بارها جابه‌جا شود، صرفاً انتخاب بالاترین کیفیت چاپ همیشه بهترین راه‌حل نیست؛ باید نوع استفاده و شرایط نگهداری هم در نظر گرفته شود.

چاپ نقشه در Digi Chap

اگر برای پروژه معماری، سازه، تأسیسات، عمران یا سایر فعالیت‌های مهندسی به چاپ نقشه نیاز دارید، قبل از سفارش بهتر است نوع نقشه، سایز، رنگی یا سیاه‌وسفید بودن و خدمات مورد نیاز خود را مشخص کنید.

در Digi Chap می‌توانید خدمات چاپ پلات و نقشه را در کنار سایر خدمات چاپی بررسی کرده و بر اساس مشخصات سفارش، گزینه مناسب را انتخاب کنید.

برای مشاهده تعرفه و جزئیات خدمات، می‌توان از این مقاله به صفحه اختصاصی چاپ پلات و قیمت چاپ نقشه در Digi Chap لینک داخلی داد.

سوالات متداول درباره چاپ نقشه

چاپ نقشه اتوکد چیست؟

چاپ نقشه اتوکد به خروجی گرفتن از نقشه‌های طراحی‌شده در AutoCAD و چاپ آن‌ها در اندازه و مقیاس مورد نیاز گفته می‌شود.
تنظیم صحیح Paper Size، Plot Area و مقیاس در خروجی اهمیت زیادی دارد.

برای چاپ نقشه معماری چه سایزی مناسب است؟

انتخاب سایز به مقیاس و میزان جزئیات نقشه بستگی دارد.
A1 و A0 برای بسیاری از نقشه‌های بزرگ معماری و مهندسی کاربرد دارند، اما A2 و A3 نیز برای نقشه‌های کوچک‌تر یا جزئیات خاص می‌توانند مناسب باشند.

چاپ نقشه A0 چه تفاوتی با A1 دارد؟

A0 از A1 بزرگ‌تر است و فضای بیشتری برای نمایش نقشه در اختیار می‌گذارد.
اگر نقشه جزئیات زیادی داشته باشد، استفاده از سایز بزرگ‌تر می‌تواند به خوانایی بهتر کمک کند.

نقشه را رنگی چاپ کنیم یا سیاه‌وسفید؟

اگر رنگ در انتقال اطلاعات نقشه اهمیت دارد، چاپ رنگی انتخاب مناسبی است.
برای نقشه‌هایی که اطلاعات اصلی آن‌ها با خطوط و نوشته‌ها منتقل می‌شود، چاپ سیاه‌وسفید نیز می‌تواند کافی باشد.

آیا امکان چاپ PDF نقشه وجود دارد؟

بله.
PDF یکی از فرمت‌های رایج برای ارسال فایل نهایی چاپ است، مشروط بر اینکه فایل با اندازه صفحه، مقیاس و تنظیمات مورد نیاز تهیه شده باشد.

آیا نقشه چاپ‌شده را می‌توان لمینت کرد؟

در صورت سازگار بودن نوع چاپ و مدیا با لمینت، این امکان وجود دارد.
لمینت می‌تواند برای نقشه‌هایی که به محافظت بیشتری در برابر استفاده و جابه‌جایی نیاز دارند مفید باشد.

قیمت چاپ نقشه به چه عواملی بستگی دارد؟

ابعاد، رنگی یا سیاه‌وسفید بودن، نوع کاغذ یا مدیا، تعداد نسخه و خدمات تکمیلی مانند لمینت از عوامل مؤثر بر قیمت هستند.

جمع‌بندی

چاپ نقشه فقط به انتخاب یک سایز و فرستادن فایل برای چاپ محدود نمی‌شود.
برای رسیدن به خروجی مناسب باید مقیاس، اندازه کاغذ، رنگ، کیفیت فایل، ضخامت خطوط و نوع استفاده از نقشه را در نظر گرفت.

برای نقشه‌های معماری و مهندسی، چاپ پلات امکان ارائه فایل‌های بزرگ را فراهم می‌کند و انتخاب درست سایز می‌تواند تأثیر مستقیمی بر خوانایی نقشه داشته باشد.

اگر به دنبال چاپ نقشه اتوکد، نقشه معماری، نقشه سازه یا سایر نقشه‌های مهندسی هستید، قبل از سفارش مشخصات فایل و سایز مورد نیاز را بررسی کنید و سپس بر اساس تعرفه روز، مناسب‌ترین گزینه چاپ را انتخاب کنید.
